聽力檢查(控制)室防音設備
•1.隔吸音板(牆板及天花板)
聽力檢查室採用鍍鋅板烤漆組成，外層為實板，內層為沖孔板，內填充防火吸音棉，其隔音性能依ASTM E90或CNS 15316測試須達STC 40(含)以上。
•2.隔音浮動地板及防燄地毯
浮動地板鋼板組成厚度為10cm，內外表面皆採2.0mmt鍍鋅板，內填充防火吸音棉，內表面上鋪防焰地毯。浮動地板下方之防震底座之自然頻率須為12Hz以下。
•3.金屬隔音門
隔音門門扇及門框採用鍍鋅板烤漆，並使用揚昇型鉸鏈、磁力式氣密橡膠條。隔音門關閉時，可自動達成隔音效果。隔音性能依ASTM E90或ISO 140-3或 CNS 15316測試須達STC 45以上。
•4.消音通風系統
聽力檢查室與醫院內部之空調系統結合為通風系統，通風系統需安裝進、排氣通風消音箱。消音箱依空調噪音選擇適當長度之以符合噪音需求。

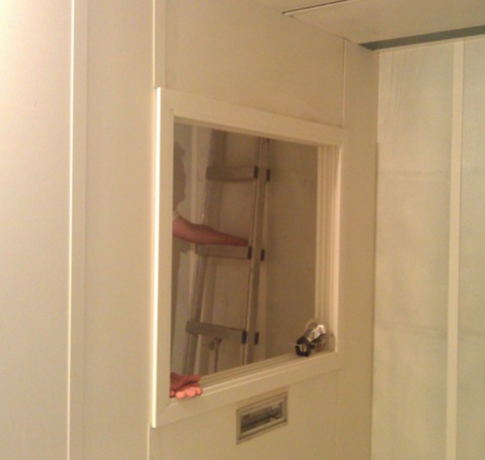

•5.雙層玻璃隔音視窗
雙層透明隔音玻璃外層厚12mm，內層厚12mm；玻璃間距5cm以上形成空氣層，並填充乾燥劑乾燥處理，防止結露發霉。隔音性能依ASTM E90或ISO 140-3或 CNS 15316測試須達STC 50以上 。
•6.照明系統及插座
採崁頂式燈具，裝設13W以上LED燈及可調光開關(option)。電源插座採用110V用電，供儀器設備使用。
•7.儀器專用面板接線盒
儀器面板接線盒為活動崁入式，其接合處須有氣密條銜接密合，避免噪音由空隙傳入。

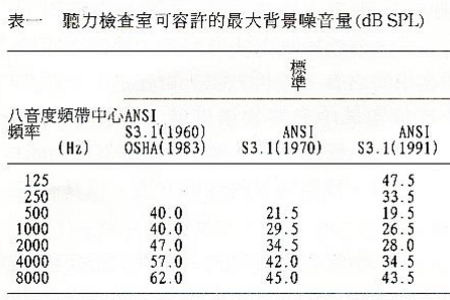

國外參考標準
美國國家標準研究所(ANSI 1991)

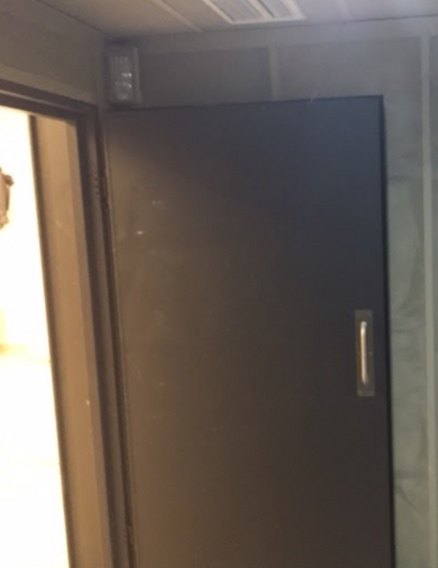

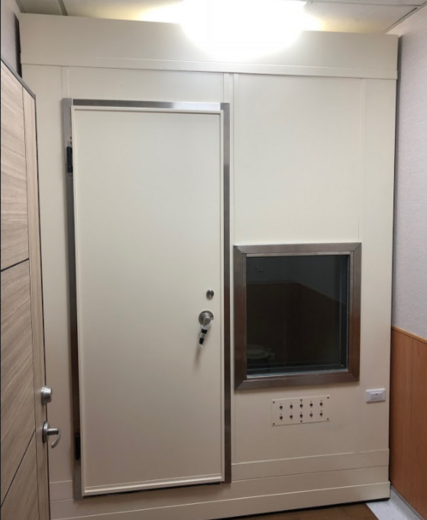

聽力檢查室防音設備
(金屬隔音門)

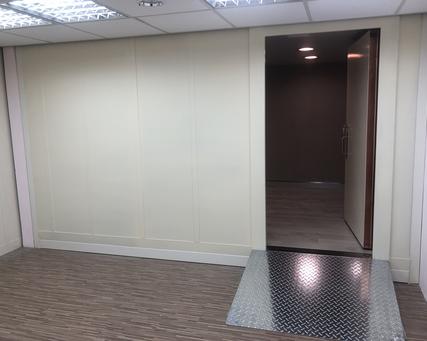

ABR檢查室

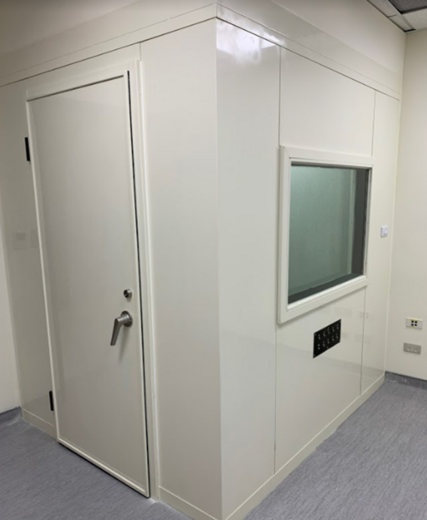

聽力檢查室防音設備
(照明系統及插座)

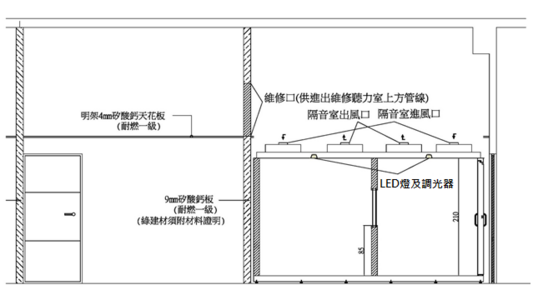

聽力檢查室防音設備
(消音通風系統)

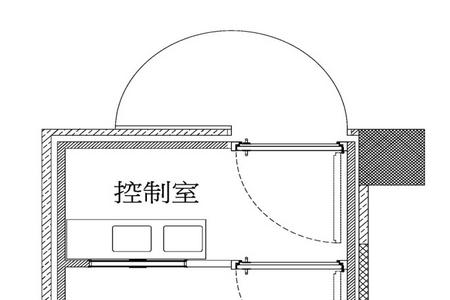

聽檢室(控制室)平面圖
•檢查室-受檢測者進行聽力評估檢查,其背景噪音須小於30dBA
•控制室-檢測者於控制室以聽力檢查儀施行檢查依衛生福利部語言治療所設置標準

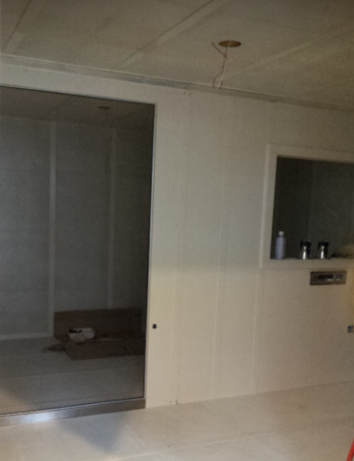

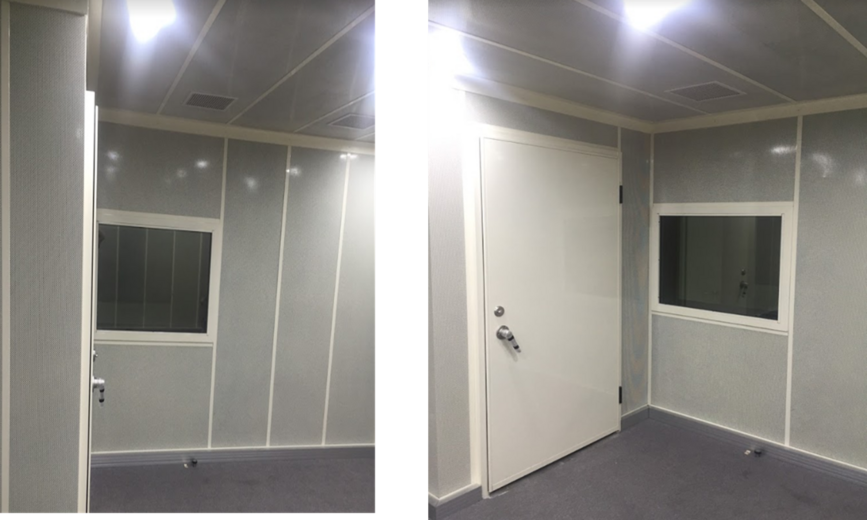

聽力檢查室防音設備(隔吸音板)

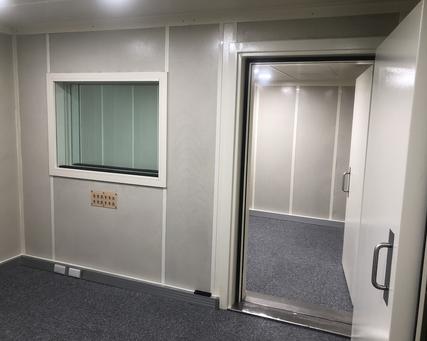

聽力檢查室/觀察室(控制室)
環 協 工 程 顧 問 有 限 公司
聽力檢查室防音設備
(隔音浮動地板及防燄地毯)

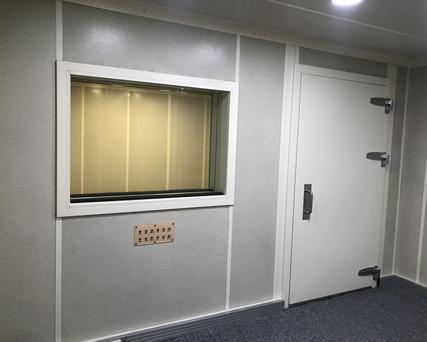

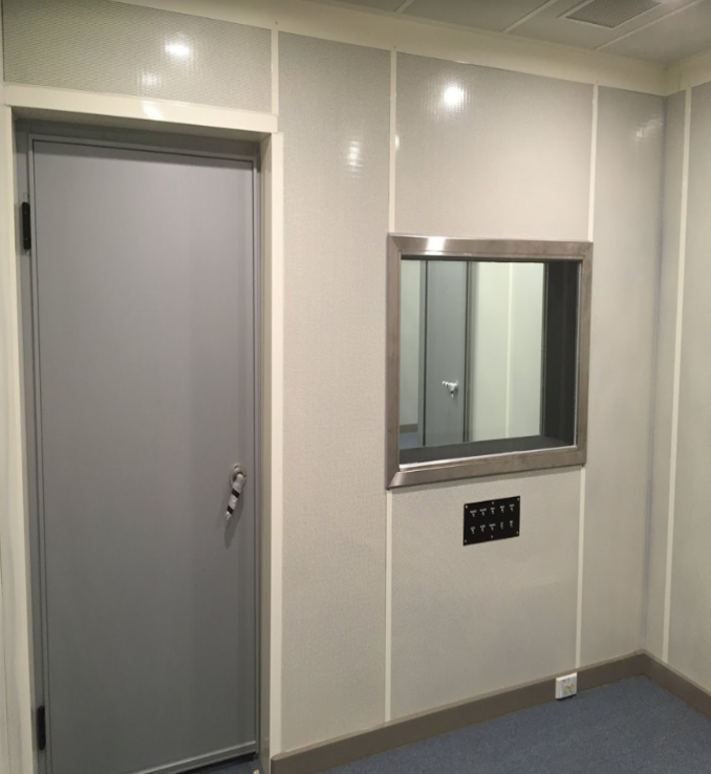

聽力檢查室防音設備
(儀器專用面板接線盒)

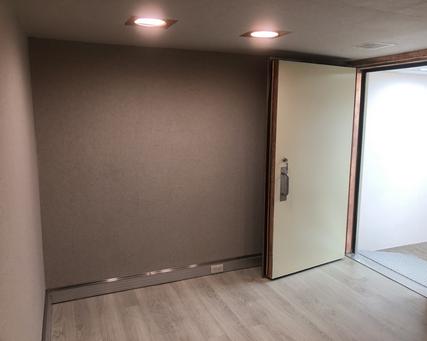

聽力檢查室
