噪音改善後,門外 1m 處的噪音值為 48.4 分貝,可符合門外夜間音量 50 分貝的要求。
以AD45而言,即表示該隔音門在 63HZ 的隔音量為26分貝,125HZ 的隔音量為 34 分貝,250HZ 的隔音量為36分貝,依此類推….。此為該隔音門的特性。
3. 消音箱
消音箱的目的即是讓空氣進出機房,但聲音不因空氣的進出而跑出去,其目的主要來說就是〝通風〞並且〝消音〞。一般機房設的開口有二。 一進一出使空氣對流,進出口的位置儘量掌握在進氣口在較低處(因溫度低)出氣口在較高處 (因溫度高) ,二者的距離儘可能長一點。
通風消音箱的開口大小可依以下公式計算:

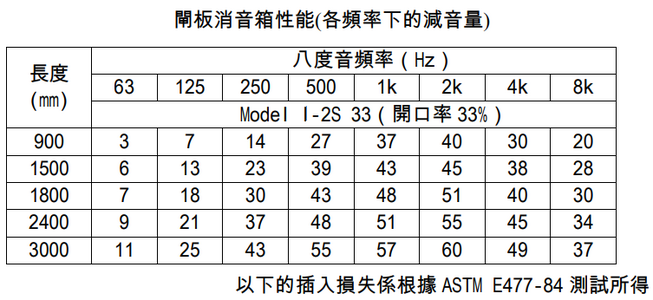

消音箱依其效果有 60、90、120、150、180、210 公分長度的消音箱,其長度愈長隔音量愈好。舉例而言,開口率 33%的消音箱而言,若長度為1,800mm
,其 63HZ 的隔音量 7 分貝,125HZ 的隔音量為 18 分貝,依此類推。
環協工程顧問有限公司
Tel:04-23584334 Fax:04-23584500
三、鼓風機噪音改善範例說明

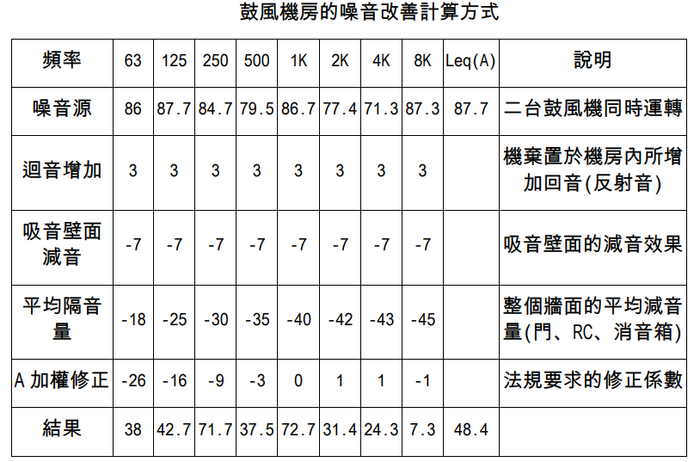

今以一台 10HP 與一台 15HP 同時運轉的鼓風機噪音做為改善計算範例,說明如下:
鼓風機房的噪音防制
徐廷珪
一般鼓風機在整個污(廢)水處理過程中都扮演相當重要的角色,鼓風機伴隨而來的噪音問題亦相當需要注意,本文就魯風機的特性、噪音值與防治方式做一說明,期望爾後有關鼓風機的設計與施工上可以考慮噪音的問題,不致有事後的噪音陳情與噪音的困擾存在。
一、魯式鼓風機噪音源特性:
一般輸送氣體的機械,依其壓力大小可分成以下三種:
其中鼓風機的特色屬於靜壓約 1,000~10,000mm H2O
1. 鼓風機特性與種類:
常用於廢(污)水處理的鼓風機有下列幾種:
2. 鼓風機的噪音與頻譜分析
由於鼓風機的轉速、流量及壓力三者都會影響鼓風機噪音。目前從各廠商的型錄中,並未發現其鼓風機噪音頻譜特性分析,部份廠商有整理各型號在固定轉速與壓力下的噪音值,然並未有完整的鼓風機頻譜資料。原則上,轉速愈高噪音愈大,其噪音亦明顯增加。

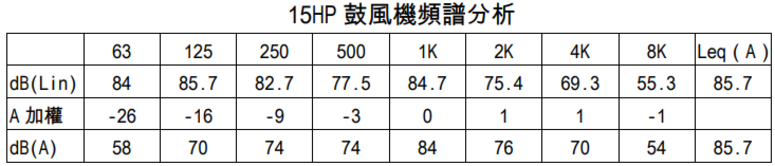

今將本公司現場量測一台 15HP 的噪音資料列如下表:
由表中可知,鼓風機主要的噪音都在中低頻為主,但經過 A 加權修正後,各頻率的噪音皆明顯。
二、 鼓風機風的噪音防制
(一)鼓風機房的噪音改善方式 :
鼓風機房的鼓風機提供調勻池與曝氣槽空氣,所以是 24 小時不停的運作,為使機器壽命延長,一般都有 2 台機器交替運轉的設計與考量, 整個鼓風機房內較常施做的防音工程方式有以下二種:
1. 設置隔音罩 :
以隔 ( 吸 ) 音板做成一個罩子,將鼓風機的噪音圍封在隔音罩內,使機房外可以維持安寧,隔音罩主要的組成如下:
隔音罩的設計需考慮未來的維修與保養,一般其大小採機器的尺寸再加上二側各 80cm 的人行維修通道來設計其大小。
2.機房整體隔音 :
利用機房的 RC 壁來隔音,而在機房隔音較弱的地方,補強其隔音性能 :
(二) 各種噪音改善設備的減音量
1. 吸音壁面的安裝:
一般機房會在天花板與牆板安裝玻璃棉或岩棉等吸音材料。 藉吸音壁面與吸音天花板的安裝來吸收機器的反射音,使整個機房 的噪音值可以降低,其降低的程度如下: NR = 10 ㏒ (α1S1/α0S0)
2. 隔音門

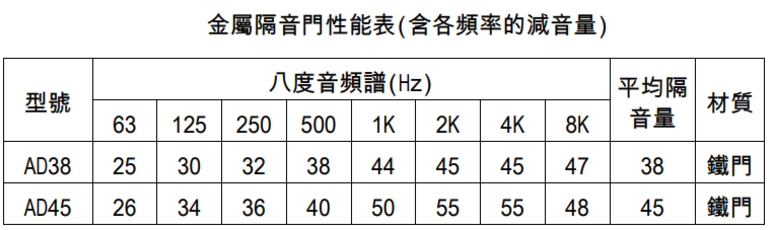

隔音門的隔音機構有二,一為氣密性良好,聲音不易從孔隙漏音。二為隔音門厚重,聲音不易直接穿透隔音門。隔音門有不同效果,今舉隔音門隔音量分別為 38、45 分貝的資料做一說明。
