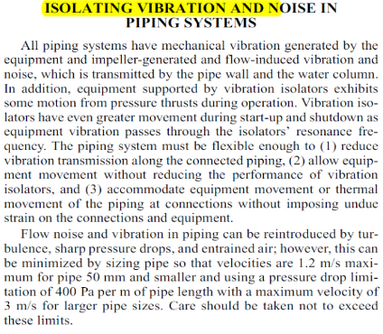

2.管路的容許速度 (水流速度太快、管內亂流,避振不佳)


  • 管徑50mm 以下
  • <1.2m/s
  • 管徑50mm以上<3m/s

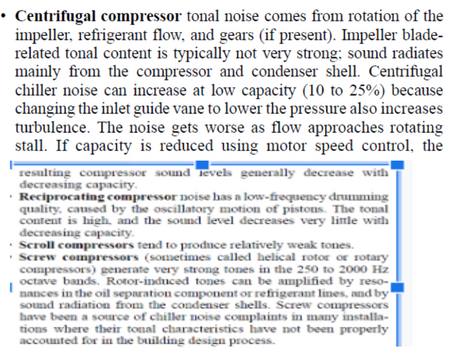

空調噪音處理 冰水機房與管路震動噪音

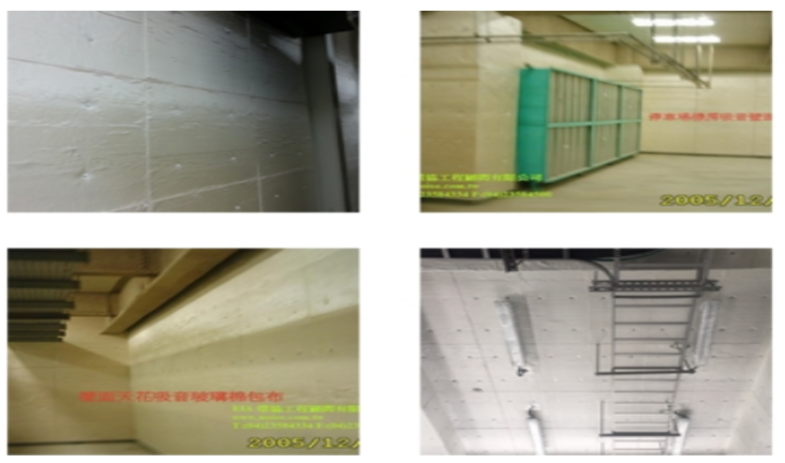

隔音:機房施作吸音棉

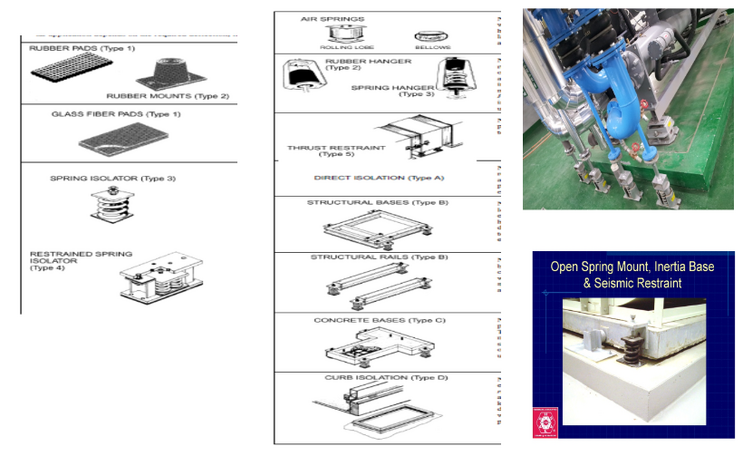

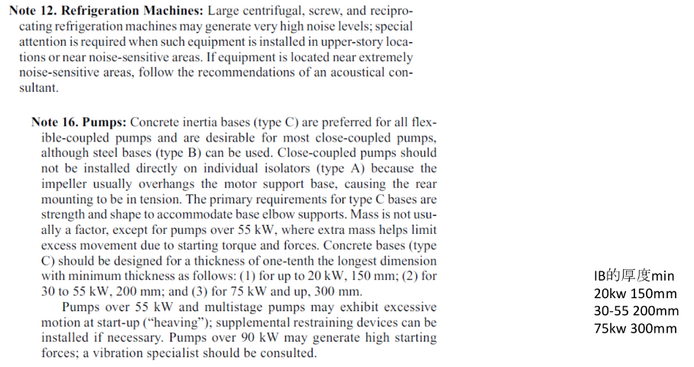

設備的避振-不同設備與放置位置不同,採用不同的避振單體與基座

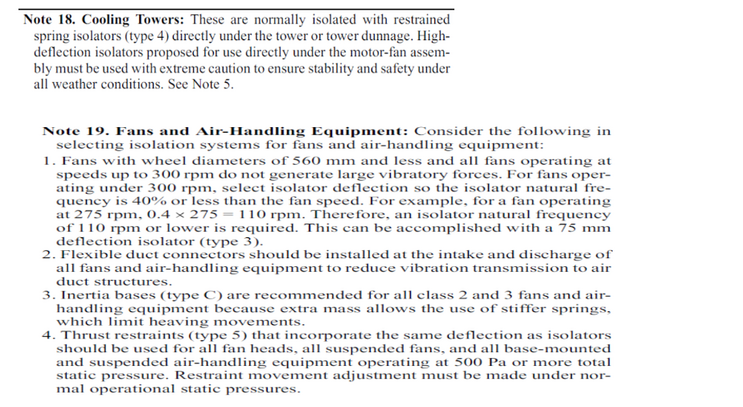

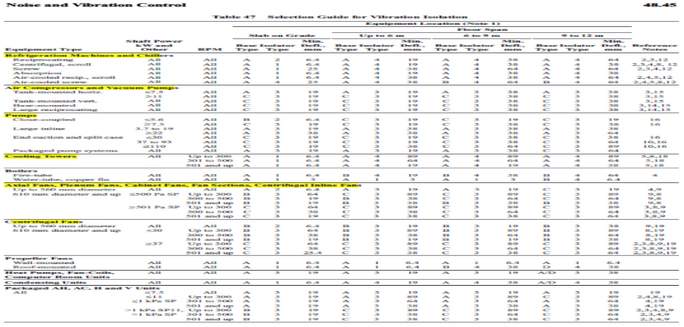

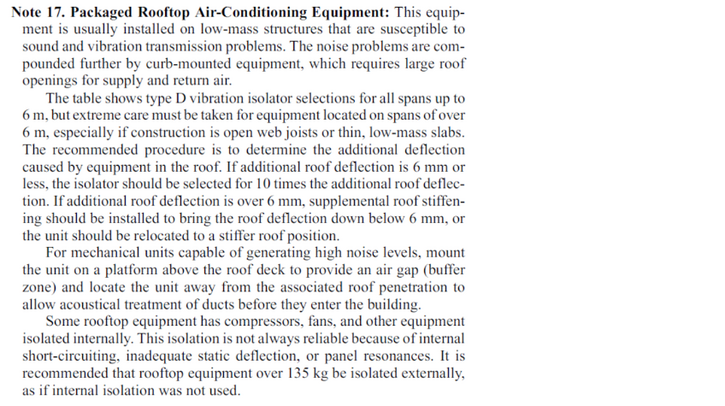

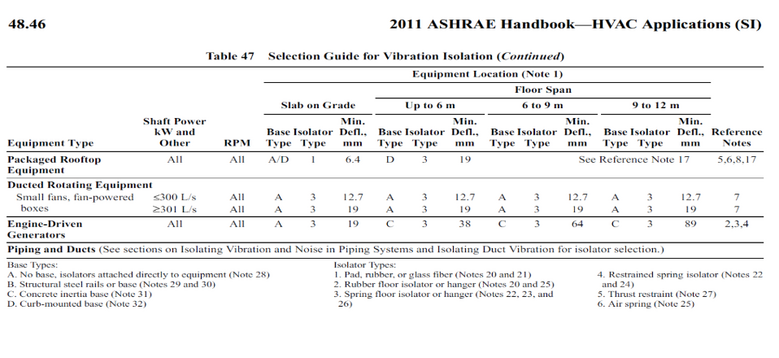

(這是ASHARE對避振要求最重要的表格之一:)


下一頁

​空調噪音處理 冰水機房與管路震動噪音

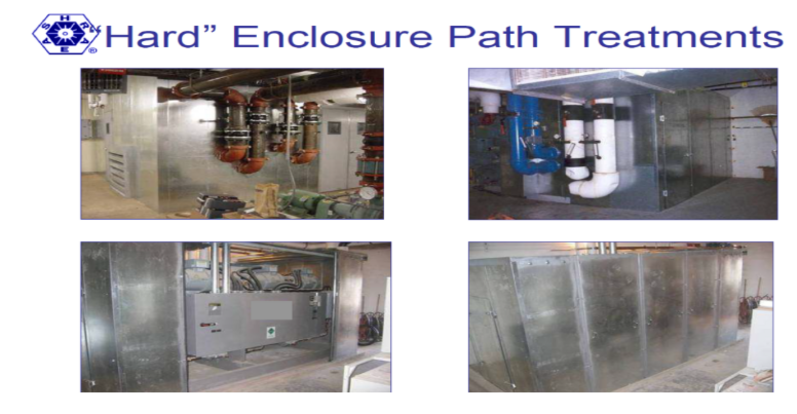

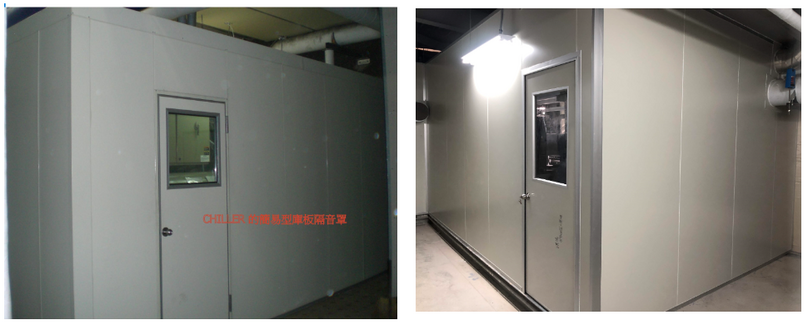

隔音做法:冰水​機房​​~主機完整隔音

空調噪音處理 冰水機房與管路震動噪音

隔音做法:冰水機房~主機完整隔音ashrae資料

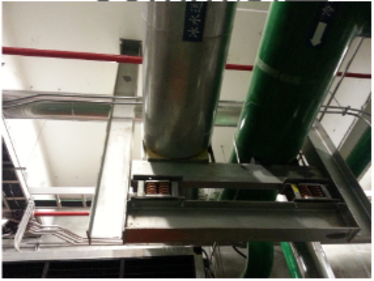

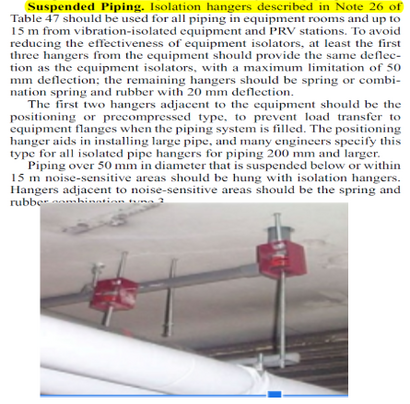

4.管路的水平懸吊系統

  • 從源頭開始15m 需要採用水平懸吊系統
  • 適用對象水管管徑>50mm以上

3.其他


A.機房自己的空調散熱,不要開口避免聲音外傳
B.設備有緩啟動避免昇載降載的瞬間變化
C:管路的隔震有需要注意的7的事項,詳後面說明

空調噪音處理 冰水機房與管路震動噪音

空調噪音處理 冰水機房與管路震動噪音

隔音做法:冰水機房~主機完整隔音ashrae資料

空調噪音處理 冰水機房與管路震動噪音

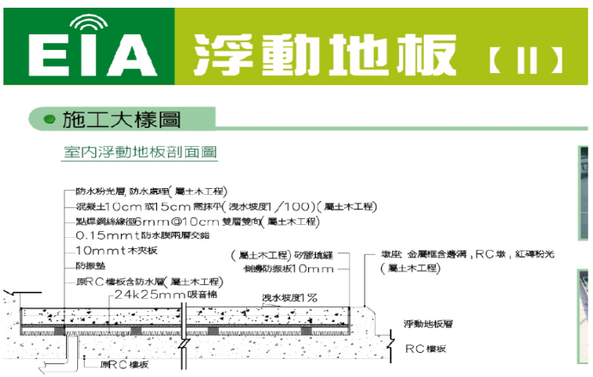

隔音:機房施作浮動地板

空調系統避振處理

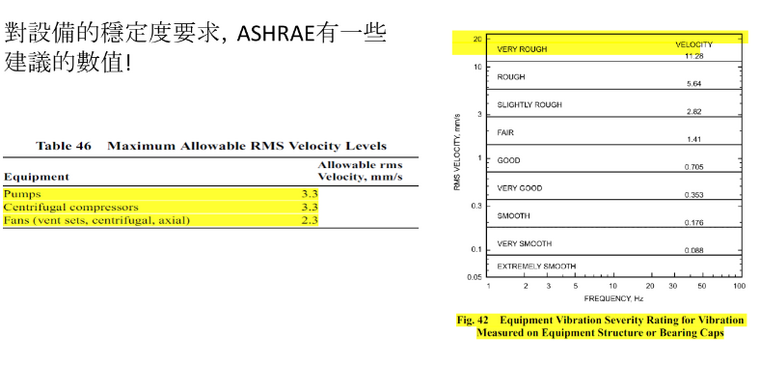

1.設備允許的振動值


空調噪音處理 冰水機房與管路震動噪音

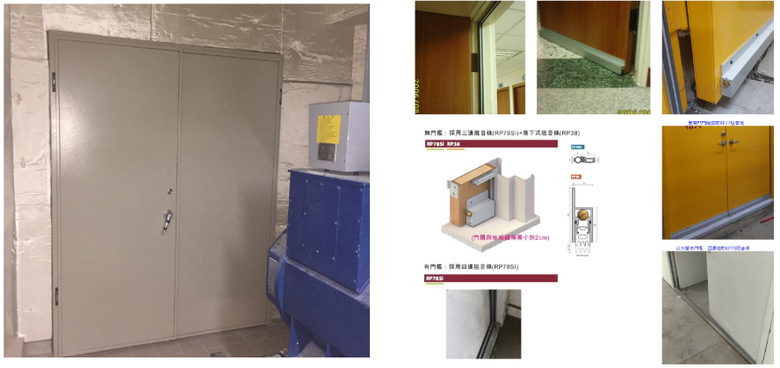

隔音:機房施作隔音門/阻音條

冰水機房的種類

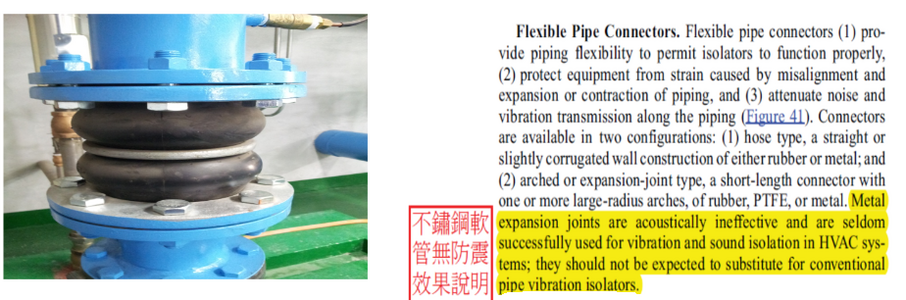

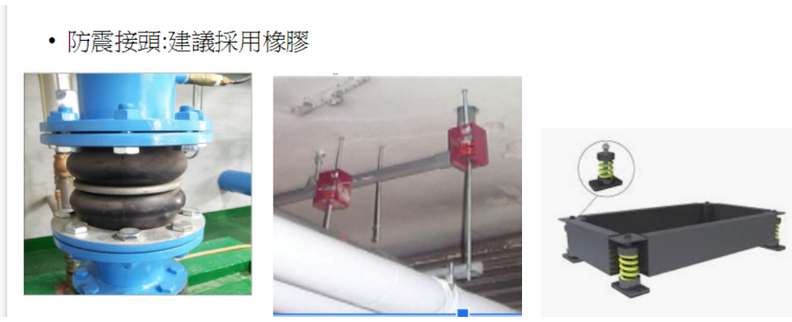

3. 管路系統的避震-防震接頭

  • ​防震接頭:建議採用橡膠

6.管路的立式避震

空調噪音處理 冰水機房與管路震動噪音

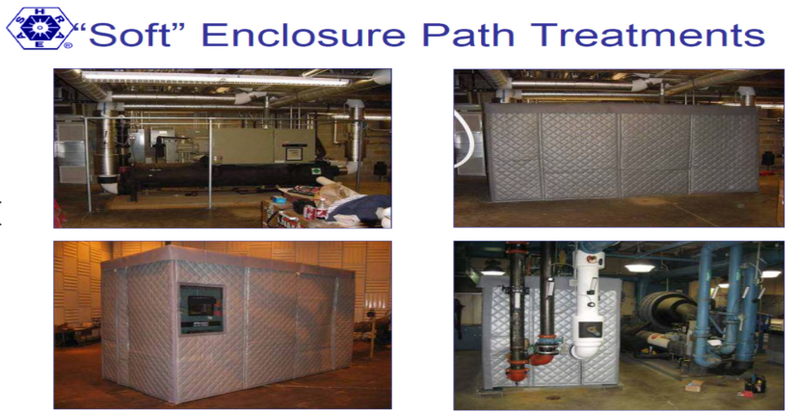

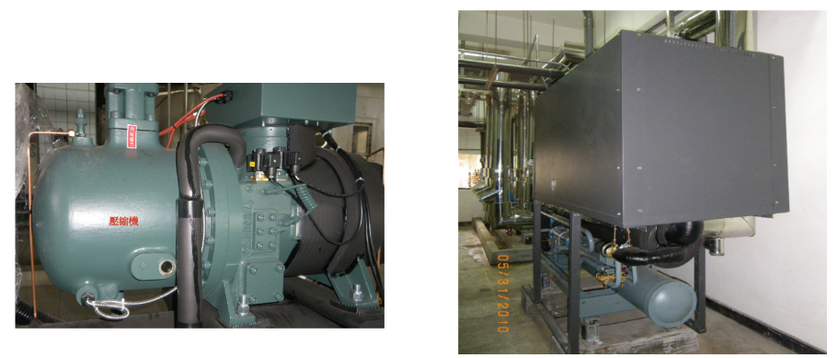

隔音做法:冰水機房~主機部分隔音

空調噪音處理 冰水機房與管路震動噪音

隔音:避振處理詳後面其他有更完整說明

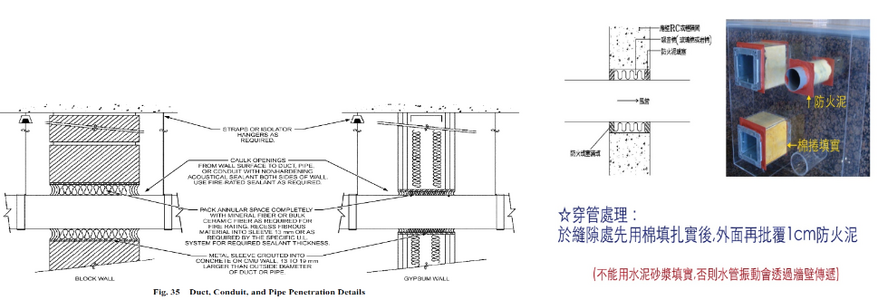

5.管路的穿牆處理

  • ​​穿牆處理
