環 協 工 程 顧 問 有 限 公司
2-5機房防音~隔音門
門：
隔音門
(保障梯廳安寧)
浮式隔音牆
(保障左右鄰房安寧)
浮式隔音天花
(保障上方住戶安寧)
浮動地板
(保障下方住戶安寧)
吸音壁面及平頂
(降低機房內噪音)

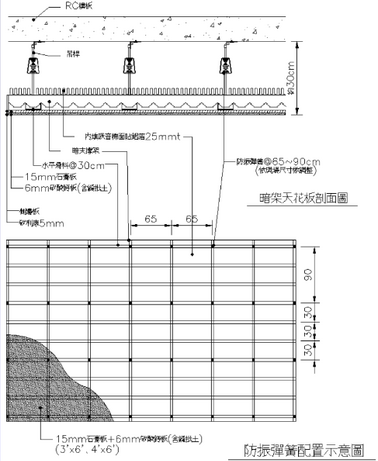

2-3 浮式隔音天花
以6mm矽酸鈣板+15mm石膏板封板，內填吸音棉面貼鋁箔1“t，最小高度30 cm
防振消音彈簧固定於骨料上，間距120cm，增加低頻隔音。
2-4 機房防音~吸音壁面及平頂
2-3機房防音~隔音天花
天花板：

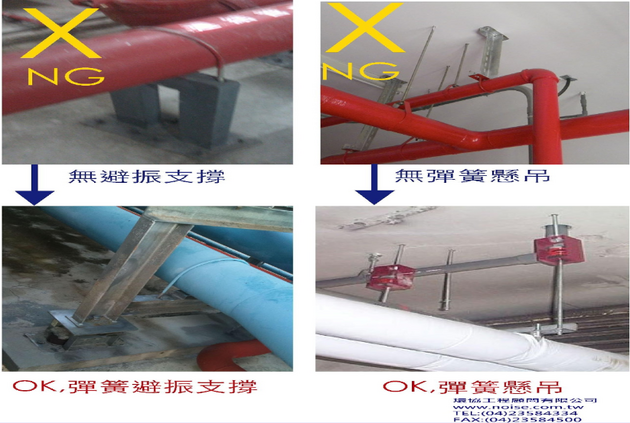

＊其他注意事項：Pump管路必須做好彈簧懸吊與支撐，穿牆防音防火泥填塞及基礎避振才能確保整體的性能
2.中繼機房防音系統

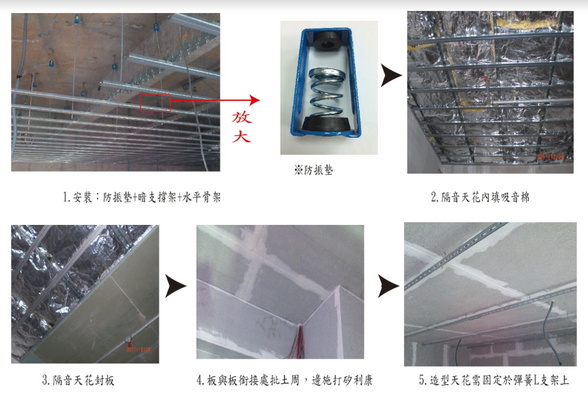

2-3 浮式隔音天花-安裝步驟
2-2 浮式隔音牆-安裝

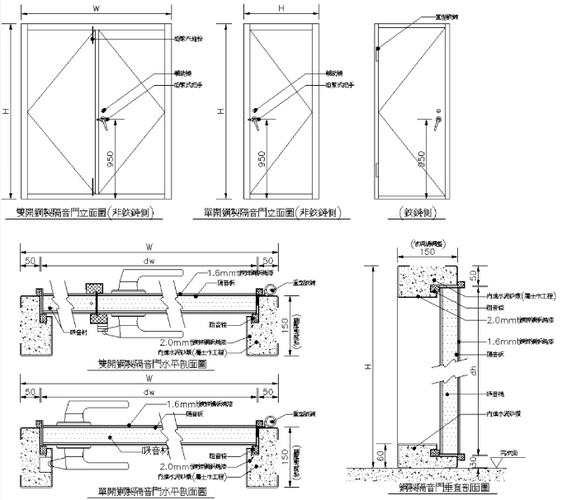

2-5 隔音門-介紹
單開門W100*H210cm為主。
雙開門W180*H210cm為主。
隔音門表面烤漆處理，顏色可選擇。
重型鉸鍊2副，單層阻音條4周密封。

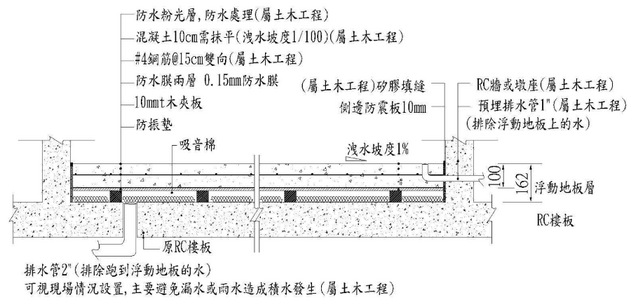

2-1機房防音設備~浮動地板
地板：

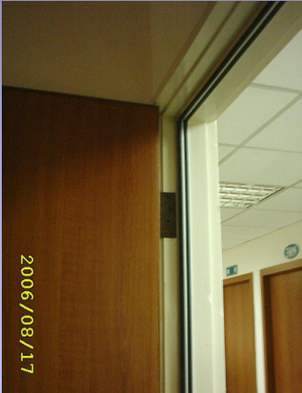

隔音門把手

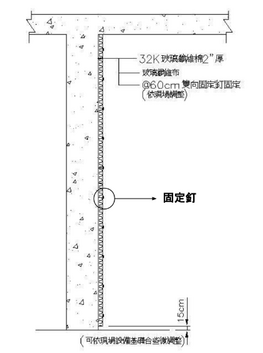

吸音棉材質規範
1.32K 2“厚玻璃纖維棉
2.依據CNS9056方法量測其噪音衰減係 數NRC0.8以上(不含空氣層測試)
3.依據 CNS 14705-1耐燃標準符合耐燃 一級。
包覆材料-玻璃纖維布
1.依據 CNS 10285符合防焰一級。
3. 板間的縫隙填上批土
中繼水箱PUMP機房內設有消防泵與灑水泵，灑水泵於裝修後復歸灑水頭或失壓補水時運轉，產生之振動與噪音影響鄰房與上下樓層住戶，完善之噪音防制可使噪音降低，保障住戶之安寧。
防火門+隔音條(隔音量30)
通風機房隔音門
防振消音彈簧
防振墊上採人造橡膠(50*50*50mm)。
固體音衝擊阻隔率IIC約為69，氣體音阻隔率STC約為68。

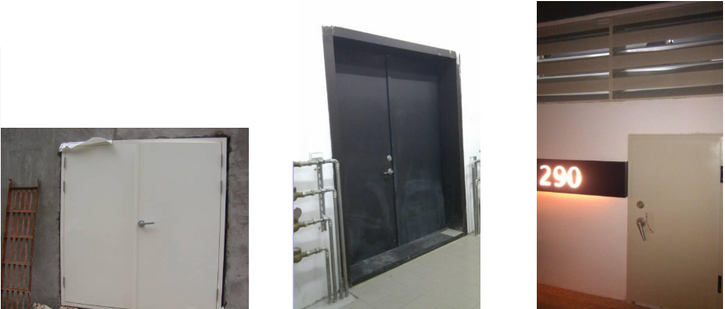

2-5 隔音門
隔音門安裝在機房，以防止機房內高噪音設備洩漏噪音。

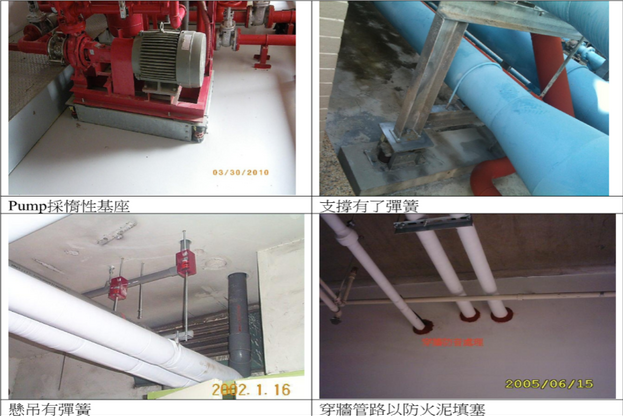

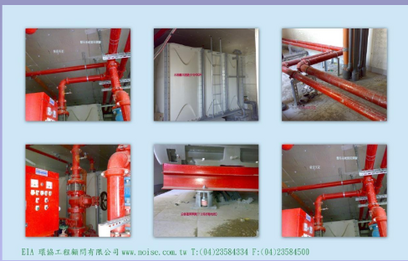

2-6 中繼機房配合~設備避振
隔音門(隔音量40-50)

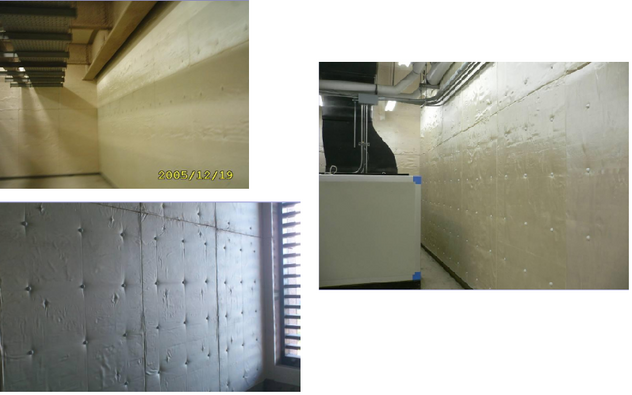

2-4 吸音壁面及平頂-照片
2-2 機房防音~浮式隔音牆
牆：

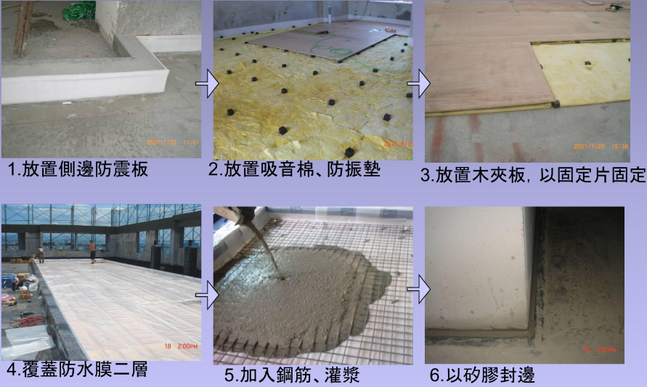

2-1機房防音~浮動地板施工步驟

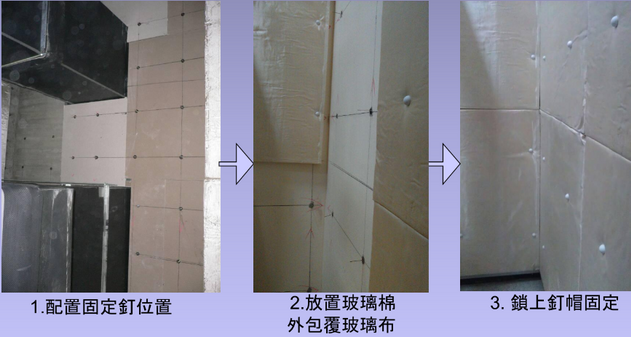

2-4 吸音壁面及平頂-安裝

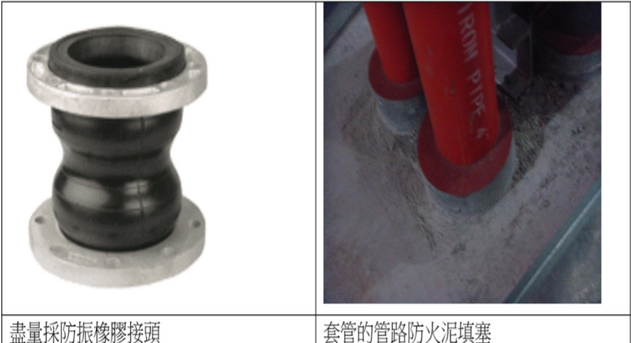

2-6 其他防振配合
避免設備運轉的聲音透過地板，而以固體音、氣體音的方式，傳遞到下方的空間，影響受音室的安寧。
為了避免機房設備聲音上傳影響住戶安寧。
中繼機房噪音防治

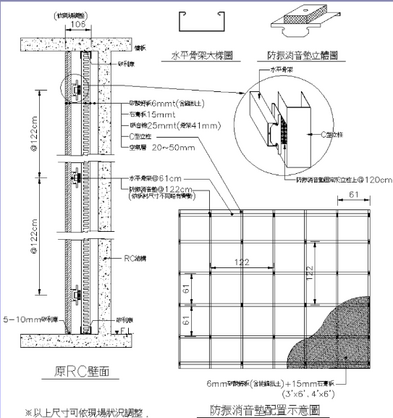

2-2 機房防音~浮式隔音牆
外覆6mm矽酸鈣板+15mm石膏板，採用40mm輕型骨架，內填吸音棉。總厚100mm。
防振消音墊固定於骨料上，間距120cm，增加低頻隔音。

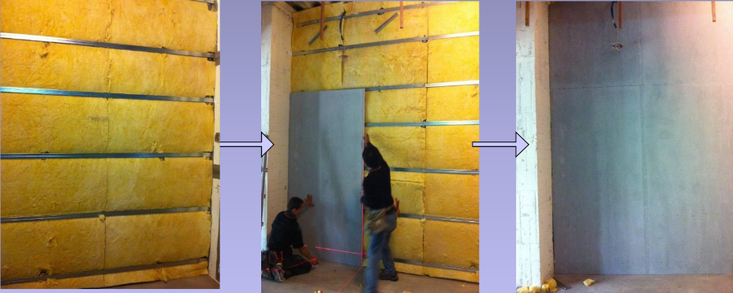

1.立骨料與配置防振墊並填充吸音棉
為了避免高噪音設備所產生的噪音，透過牆壁傳遞到鄰房住戶，於機房施作隔音牆與吸音材料，以降低機房內與鄰近房間的噪音。
1.中繼機房介紹
中繼機房隔音系統

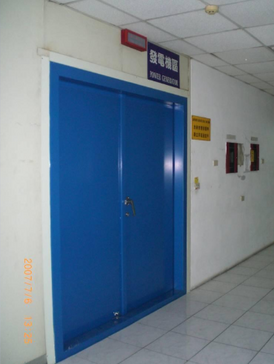

中繼機房雙開隔音門
防振消音墊
2.外覆石膏板或矽酸鈣板
機房雙開隔音門
